Deckenhaken Montage für Turnringe an Betondecken oder Holzdecken

Auf dieser Seite findest du alle wichtigen Montagehinweise für die Installation deiner DIE RINGE Deckenhaken.





Video Anleitung: Finde den passenden Ort für deine Deckenhaken

Du bist dir unsicher, wie viel Platz du für deine Turnringe einplanen sollst? In dem folgenden Video gibt dir Eric ein paar Richtlinien, die dir bei der Wahl des Ortes helfen können.

⚠️ Achtung

Bitte lies dir die Warn- und Montagehinweise vor Anbringung des Produktes sorgfältig durch. Nur bei einer korrekten Installation der Deckenhaken können erhebliche Gefahren durch Verletzungen und/oder Schäden an anderen Gegenständen, vermieden werden. Wir empfehlen die Installation von einer fachkundigen Person ausführen zu lassen. Für Verletzungen und/oder Schäden, die durch eine falsche Installation verursacht werden, übernehmen wir keine Verantwortung. Das mitgelieferte Installations-Zubehör ist nur für die Montage der zwei Deckenhaken vorgesehen.

Beachte folgende Punkte vor der Montage

  • Untersuche das Produkt auf Mängel und mögliche Produktionsfehler. Sollten dir Fehler am Produkt auffallen, beginne nicht mit der Installation und kontaktiere uns per Mail an hello@dieringe.com.
  • Frage gegebenenfalls den Eigentümer, ob die Installation der Deckenhaken gestattet ist.
  • Stelle sicher, dass die Decke aus Vollbeton besteht und tragfähig ist. Bei der Montage an anderen Materialien, wie z. B. Holz, besteht die Möglichkeit, Deckenhaken mit Holzschrauben an Holzbalken oder Holzdecken zu befestigen. Dabei ist ebenfalls darauf zu achten, dass das Material ausreichend tragfähig ist.



Anleitung für Vollbetondecken

1. Bohrlöcher anzeichnen

Der Abstand der Deckenhacken zueinander sollte 50cm betragen. Natürlich kannst du den Abstand auch an deine Bedürfnisse anpassen.

Zeichne die Bohrlöcher an der Decke an. Halte dazu die Deckenhaken an die gewünschten Positionen und markiere mit einem Stift die Bohrlöcher.

Schritt 1: Bohrlöcher anzeichnen

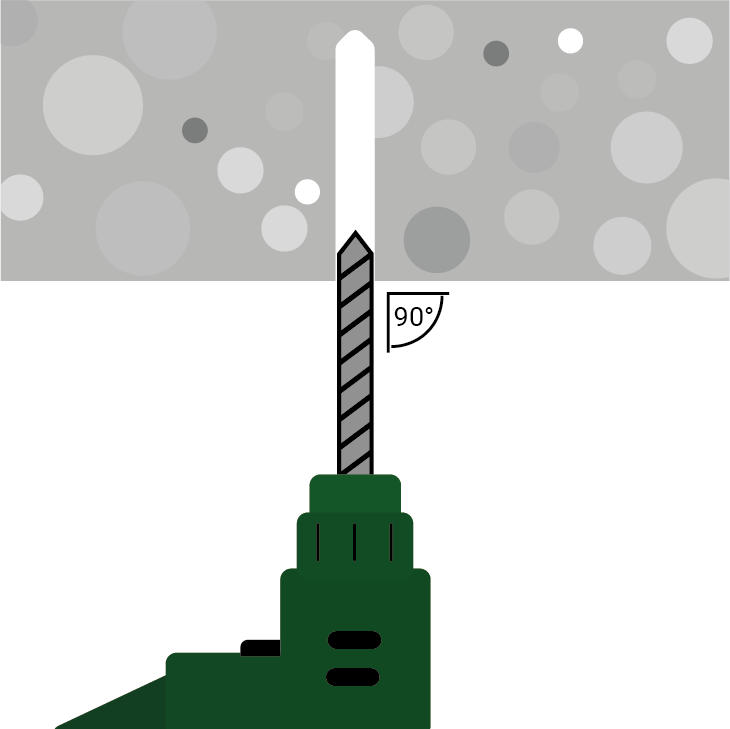

2. Löcher bohren

Verwende einen 10 mm Steinbohrer und bohre an den markierten Stellen jeweils 70 mm tiefe Löcher. Prüfe anschließend, ob die Bohrlöcher tief genug sind.

Achte beim Bohren darauf, dass der Bohrer im 90-Grad-Winkel zur Decke steht.

Teste mit einem zusammengebauten Schwerlastanker, ob dieser sich reibungslos in das Loch einführen lässt. Die Hülse des Ankers sollte mit der Oberfläche der Decke abschließen.



⚠️ Achtung: Beim Testen darf die Schraube nicht festgezogen werden, da sich der Schwerlastanker sonst nicht mehr entfernen lässt. Die endgültige Montage erfolgt in Verbindung mit den Deckenhaken.

2. Löcher bohren

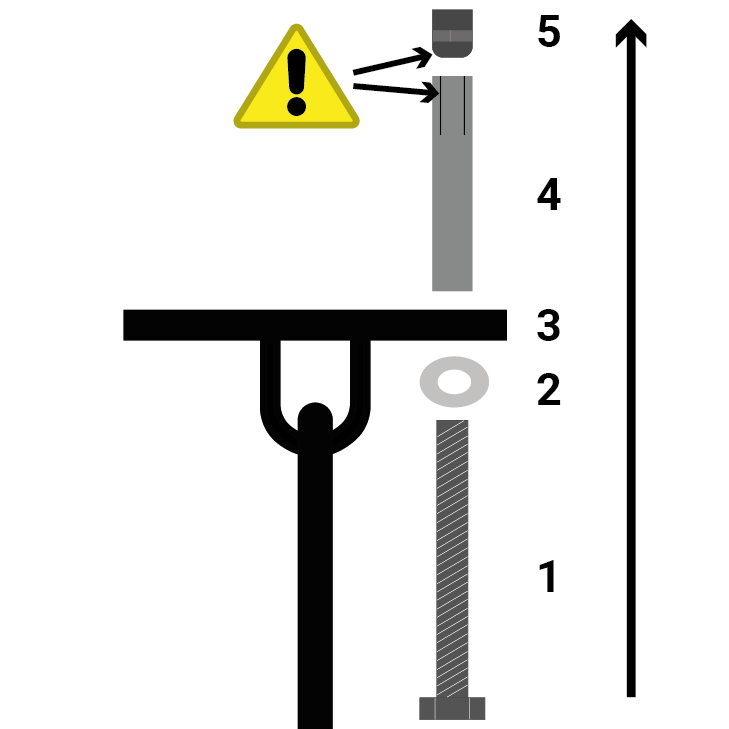

3. Deckenhaken und Spreizanker zusammen bauen

Verbinde die beiliegenden Spreizanker (1, 2, 4, 5) mit den Deckenhaken (3), wie in der Skizze gezeigt. Achte darauf, dass die Einschnitte an der Hülse (4) zum schmalen Ende der Mutter (5) ausgerichtet sind. Drehe die Schrauben (1) handfest in die Mutter (5) ein. Wiederhole die Schritte für alle weiteren Spreizanker.

3. Deckenhaken und Spreizanker zusammen bauen

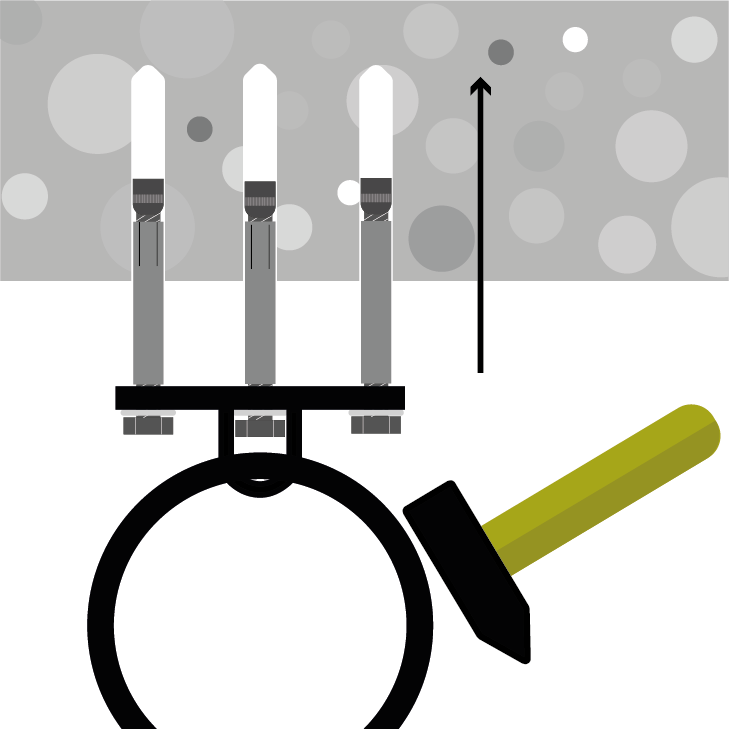

4. Spreizanker in die Decke einführen

Treibe die Anker mit leichten Hammerschlägen in die Löcher, bis die Deckenhaken an der Decke anliegen.

4. Spreizanker in die Decke einführen

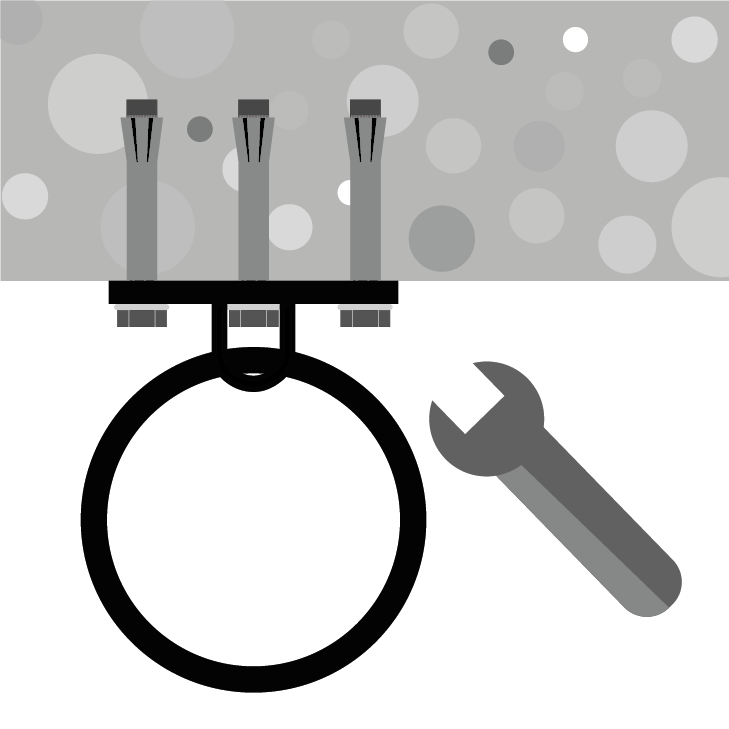

5. Schrauben festziehen

Fixiere die Deckenhaken, indem du die Schrauben mit einem 10mm Maul- oder Steckschlüssel festziehst. Dadurch spreizen sich die Ankerbolzen.

5. Schrauben festziehen

Video Anleitung: Turnringe sicher an einer Betondecke installieren

Wichtig: Beachte, dass in diesem Video ein älteres Modell der Deckenhaken montiert wird, daher unterscheiden sich die Maße der Bohrlöcher und Bohrer.

Anleitung für Holz

1. Bohrlöcher anzeichnen

Der Abstand der Deckenhacken zueinander sollte 50cm betragen. Natürlich kannst du den Abstand auch an deine Bedürfnisse anpassen.

Zeichne die Bohrlöcher an der Decke oder dem Holzbalken an. Halte dazu die Deckenhaken an die gewünschten Positionen und markiere mit einem Stift die Bohrlöcher.

1. Bohrlöcher anzeichnen

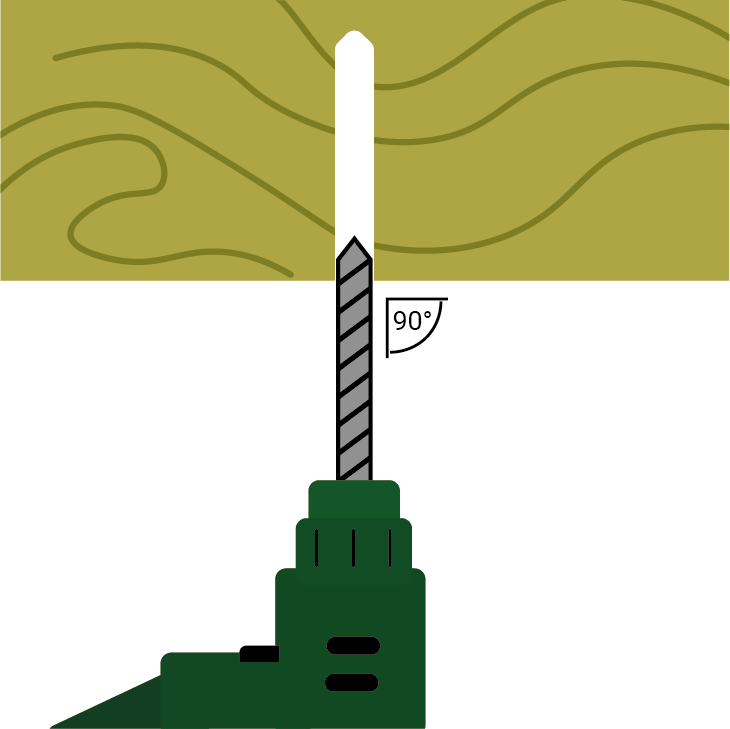

2. Löcher bohren

Stelle sicher, dass das Holz ausreichend dick ist und die geplante Last tragen kann. Verwende einen 5mm Holzbohrer und bohre an den markierten Stellen jeweils 70mm tiefe Löcher.

2. Löcher bohren

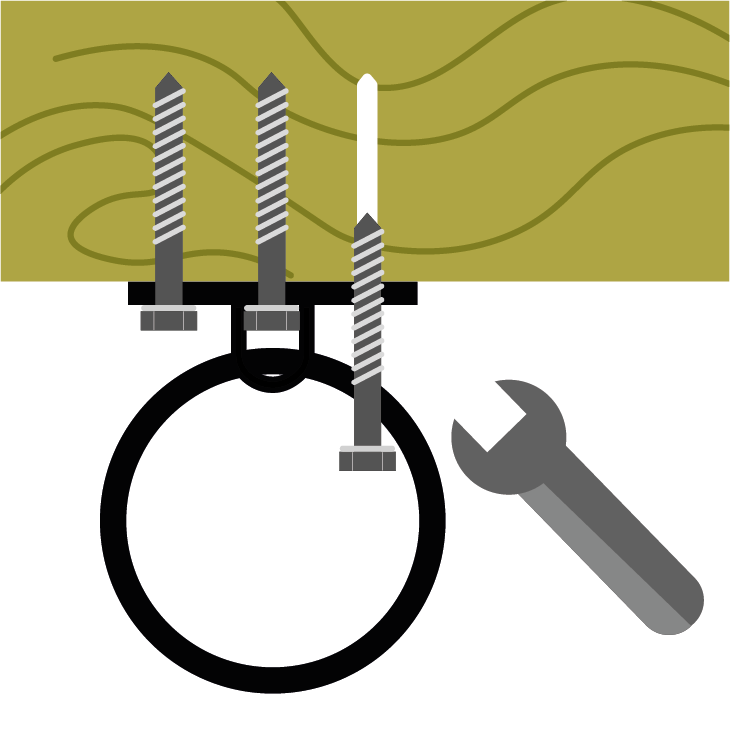

3. Schrauben festziehen

Setze die Deckenhaken über die gebohrten Löcher und drehe die Schrauben mit einem 10mm Maulschlüssel oder Steckschlüssel fest ins Holz, bis die Deckenhaken bündig an der Decke anliegen.

3. Schrauben festziehen
